實(shí)心棒料高頻感應(yīng)加熱：高效優(yōu)質(zhì)的熱處理解決方案

實(shí)心棒料（如碳鋼、合金鋼棒）在熱鍛、熱彎、調(diào)質(zhì)等工藝中需快速均勻升溫，高頻感應(yīng)加熱機(jī)憑借 “電磁感應(yīng)直接生熱” 的特性，突破傳統(tǒng)加熱（燃煤、燃?xì)鉅t）的效率與均勻性瓶頸，成為棒料熱加工的優(yōu)選方案，尤其在批量生產(chǎn)中能顯著提升工藝穩(wěn)定性與經(jīng)濟(jì)性。

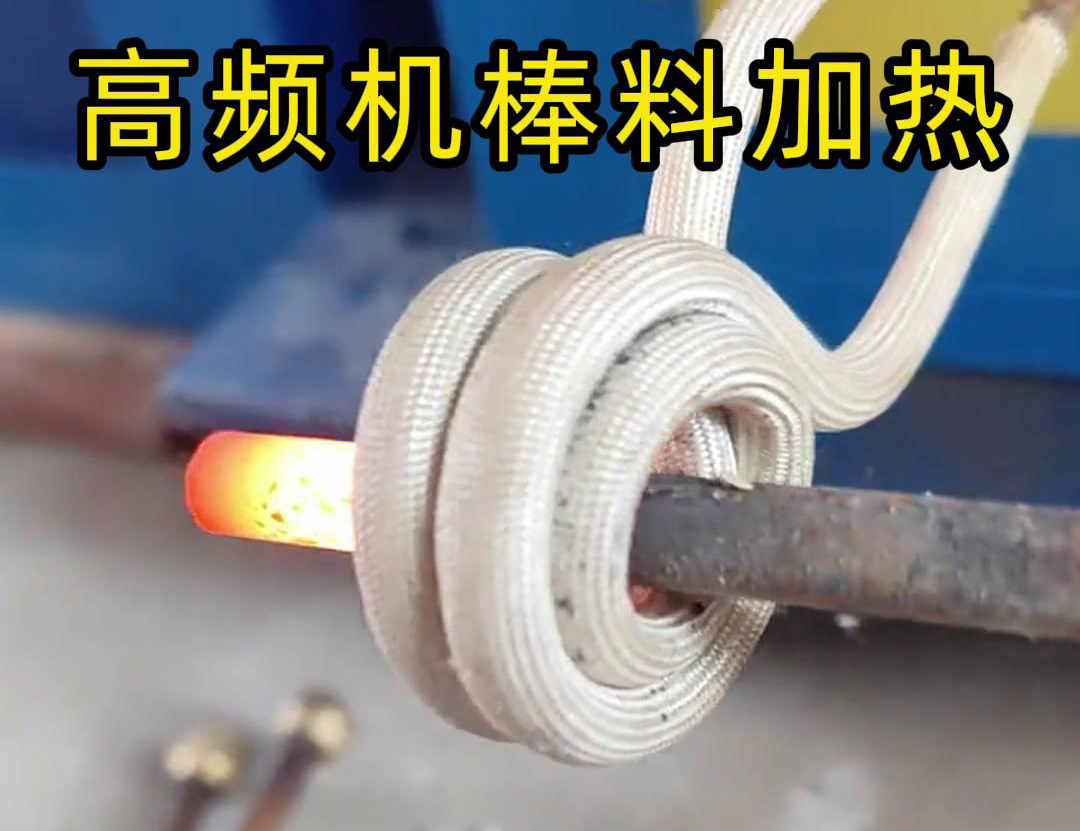

高頻感應(yīng)加熱實(shí)心棒料的核心優(yōu)勢

1. 升溫速度 “秒殺” 傳統(tǒng)工藝，效率提升 10 倍以上

• 高頻加熱至 1100℃（熱鍛溫度）僅需 8-12 分鐘；

• 傳統(tǒng)燃?xì)鉅t需 90-120 分鐘，且芯部易出現(xiàn) “夾生”（溫度差≥100℃）。
  這種高效性使單臺設(shè)備單班（8 小時(shí)）可處理 200-500 根棒料，大幅縮短生產(chǎn)周期。

2. 加熱均勻性優(yōu)異，減少后續(xù)加工余量

• 圓周方向溫度偏差≤±5℃（傳統(tǒng)爐式加熱偏差≥30℃）；

• 長度方向通過線圈軸向移動(dòng)（速度 0.5-2mm/s）實(shí)現(xiàn)分段加熱，溫差≤±10℃。
  均勻加熱避免了棒料因局部過熱導(dǎo)致的氧化皮過厚（減少 40%）和鍛造后開裂風(fēng)險(xiǎn)，使熱鍛后的機(jī)加工余量減少 20%-30%（如直徑 50mm 棒料，余量從 3mm 降至 2mm）。

3. 精準(zhǔn)控溫，適配不同工藝需求

• 熱鍛前加熱：設(shè)定溫度 1050-1150℃，確保棒料塑性最佳（延伸率≥30%），鍛造后晶粒細(xì)化均勻；

• 調(diào)質(zhì)前加熱：設(shè)定溫度 850-900℃，配合后續(xù)淬火 + 回火，使棒料整體硬度偏差≤±1HRC；

• 局部退火：通過線圈局部聚焦，僅加熱棒料特定區(qū)域（如端部 100mm）至 600-700℃，消除冷加工應(yīng)力，保留其他區(qū)域強(qiáng)度。

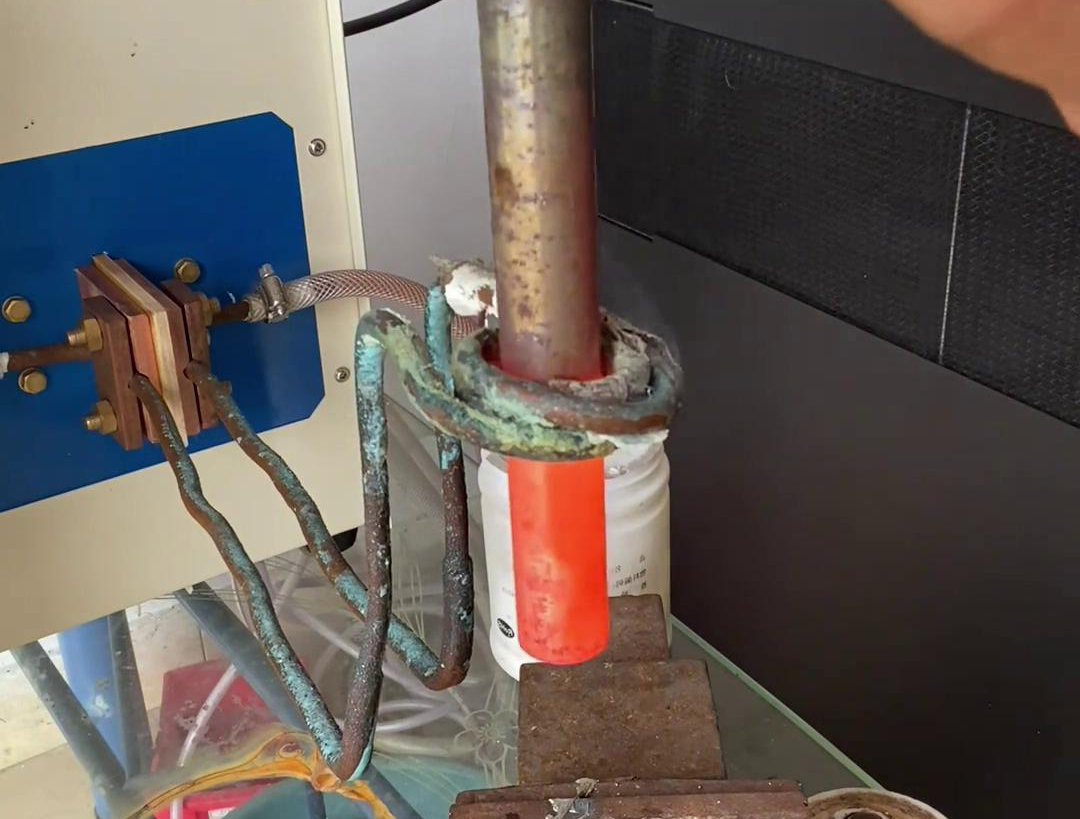

適配棒料規(guī)格與工藝場景

典型應(yīng)用案例

• 汽車半軸棒料熱鍛：直徑 60mm 的 40Cr 棒料，高頻加熱至 1100℃（8 分鐘），熱鍛后毛坯精度提升（直徑誤差≤±0.5mm），氧化皮重量減少 35%，后續(xù)機(jī)加工時(shí)間縮短 20%；

• 工程機(jī)械銷軸調(diào)質(zhì)：直徑 80mm 的 45# 鋼棒，高頻加熱至 860℃（12 分鐘），淬火后硬度均勻（HRC50-52），較傳統(tǒng)爐淬（硬度差 5HRC）合格率提升至 99%；

• 五金工具桿部局部退火：直徑 20mm 的扳手桿，高頻線圈聚焦加熱端部 50mm 區(qū)域至 650℃（2 分鐘），退火后端部硬度從 HRC35 降至 HRC20，便于后續(xù)鉚接手柄，非退火區(qū)仍保持原強(qiáng)度。

對比傳統(tǒng)加熱方式的核心優(yōu)勢
